3. Заправка этикет-ленты¶
3.1. Весы M-ER 725¶
Откройте крышку защитного кожуха печатающего механизма (рис.1).
Рис.1¶
Поднимите термоголовку печатающего механизма, нажав на скобу (рис.2).
Рис.2¶
Отделите первые несколько этикеток от подложки этикет-ленты.
Протяните этикет-ленту через печатающее устройство согласно схеме, приведенной на внутренней стенке защитного кожуха печатающего механизма (рис.3).
Рис.3¶
Зафиксируйте подложку этикет-ленты в вал смотчика. (рис.4).
Рис.4¶
Опустите и защёлкните термоголовку печатающего механизма, нажав на подвижную часть её крепления (рис.5).
Рис.5¶
Закройте защитную крышку кожуха печатающего механизма.
3.2. Весы M-ER 727¶
Выдвините отсек печатающего механизма (рис.1).
Рис.1¶

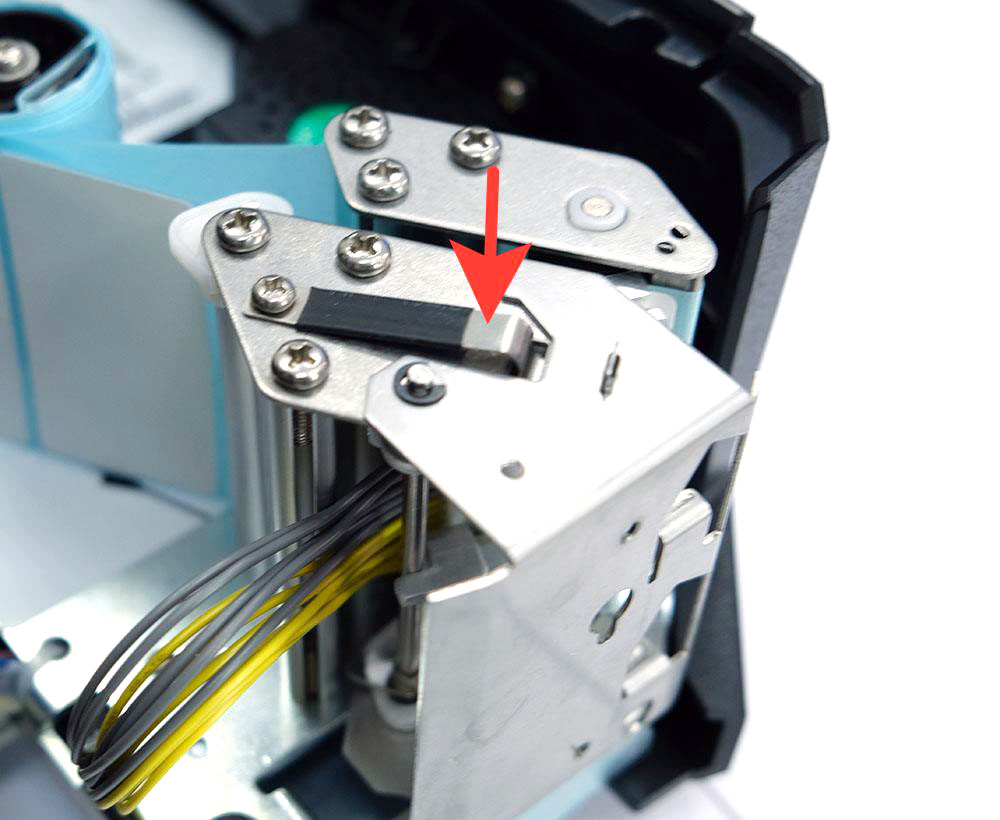

Поднимите термоголовку печатающего механизма, нажав на скобу (рис.2).
Рис.2¶
Отделите первые несколько этикеток от подложки этикет-ленты.
Протяните этикет-ленту через печатающее устройство согласно схеме, приведенной на внутренней стенке защитного кожуха печатающего механизма (рис.3).
Рис.3¶
Зафиксируйте подложку этикет-ленты в вал смотчика. (рис.4).
Рис.4¶
Прижмите и защёлкните термоголовку печатающего механизма, нажав на подвижную часть её крепления (рис.5).
Рис.5¶
Задвиньте на место отсек с печатающего механизма. (рис.6)
Рис.6¶
