Весы M-ER 722

Внешний вид

Общий вид весов M-ER 722 с описанием элементов

Список элементов:

1. Сенсорный дисплей.

2. Стойка.

3. Весосовой модуль с печатающим устройством.

4. Регулируемые опоры весов.

5. USB-порт.

6. Индикатор уровня.

7. Кнопка включения/выключения питания.

8. Разъём подключения блока питания.

9. Модуль распознавания товаров (только в весах серии VISION AI).

10. Ethernet-порт.

11. Платформа.

12. Ручка печатающего устройства.

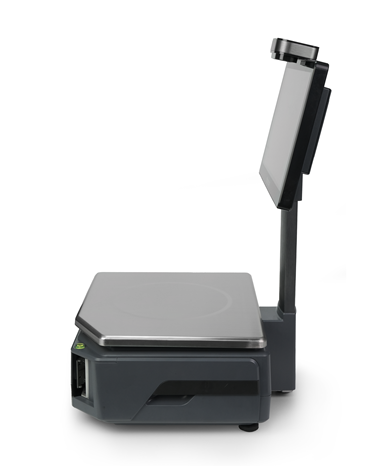

M-ER 722, вид справа на печатающее устройство

M-ER 722, вид на дисплей сзади, кнопка включения и USB-порт.

Распаковка и сборка

1. Подготовьте чистую горизонтальную поверхность, достаточную для размещения весов.

Примечание

Место установки не должно быть подвержено вибрации, резким перепадам температур, действию повышенной влажности или воздушных потоков. Несоблюдение этих требований может сказаться на точности и работоспособности весов.

2. Извлеките все части весов из транспортной упаковки.

3. Весы поставляются в разобранном виде и состоят из двух частей:

• взвешивающего модуля с печатающим устройством;

• стойки с дисплеем.

4. Соедините разъемы кабелей взвешивающего модуля и стойки.

5. Закрепите стойку и взвешивающий модуль шестью винтами из комплекта поставки.

Заправка этикет-ленты

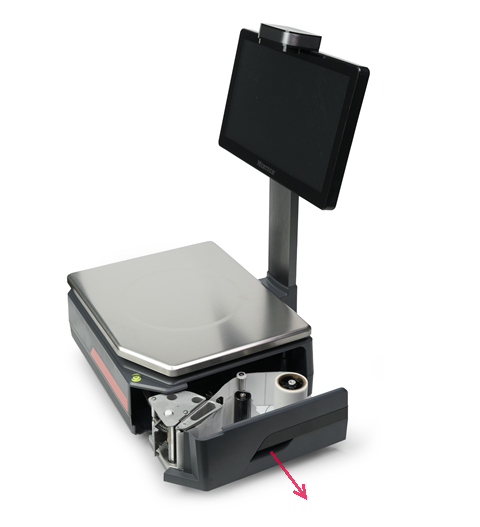

1. Выдвините отсек печатающего механизма.

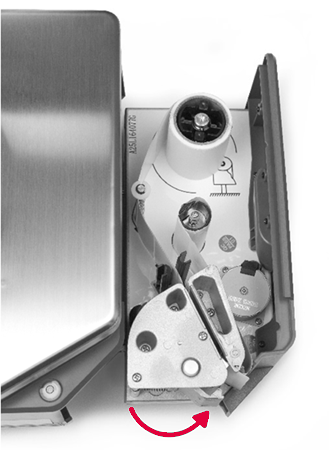

2. Нажмите на фиксатор печатающего устройства.

3. Отделите несколько этикеток от подложки этикет-ленты в начале рулона.

4. Протяните подложку через печатающее устройство в соответствии со схемой, приведенной на его внутренней стенке.

5. Закрепите свободный конец подложки в валу намотчика.

6. Прижмите термоголовку, нажав на подвижную часть её крепления до щелчка.

7. Задвиньте печатающее устройство внутрь корпуса весов до упора.

Совет

Убедитесь, что лента натянута ровно и без перекосов, чтобы избежать замятия при печати.
