Весы M-ER 828

Внешний вид

Общий вид весов M-ER 828 с описанием элементов

Список элементов:

1. Компьютер с сенсорным монитором.

2. Стойка весов.

3. Ампула уровня.

4. Платформа весоизмерительного устройства.

5. Регулируемые опоры весов.

6. Выключатель питания.

7. Модуль системы распознавания товаров (только в весах серии VISION AI).

8. Разъём Ethernet.

9. Разъем подключения блока питания.

10. USB порты (Type-A, Type-B).

M-ER 828, вид спереди.

M-ER 828, вид слева.

M-ER 828, вид справа.

M-ER 828, вид сзади.

M-ER 828, вид снизу весов.

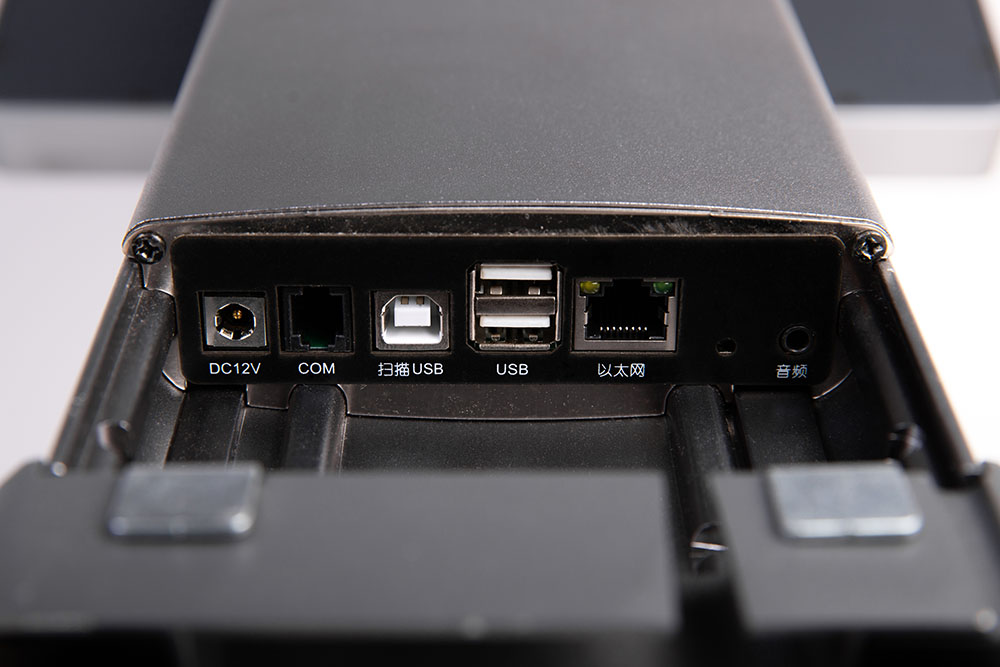

M-ER 828, вид на разъёмы подключения весов.

M-ER 828, кнопка включения весов.

Распаковка и сборка

1. Подготовьте чистую горизонтальную поверхность, достаточную для размещения весов.

Примечание

Место установки не должно быть подвержено вибрации, резким перепадам температур, действию повышенной влажности или воздушных потоков. Несоблюдение этих требований может сказаться на точности и работоспособности весов.

2. Извлеките все части весов из транспортной упаковки.

3. Расположите стойку весов рядом с платформой как показано на рисунке 1.

Рис. 1

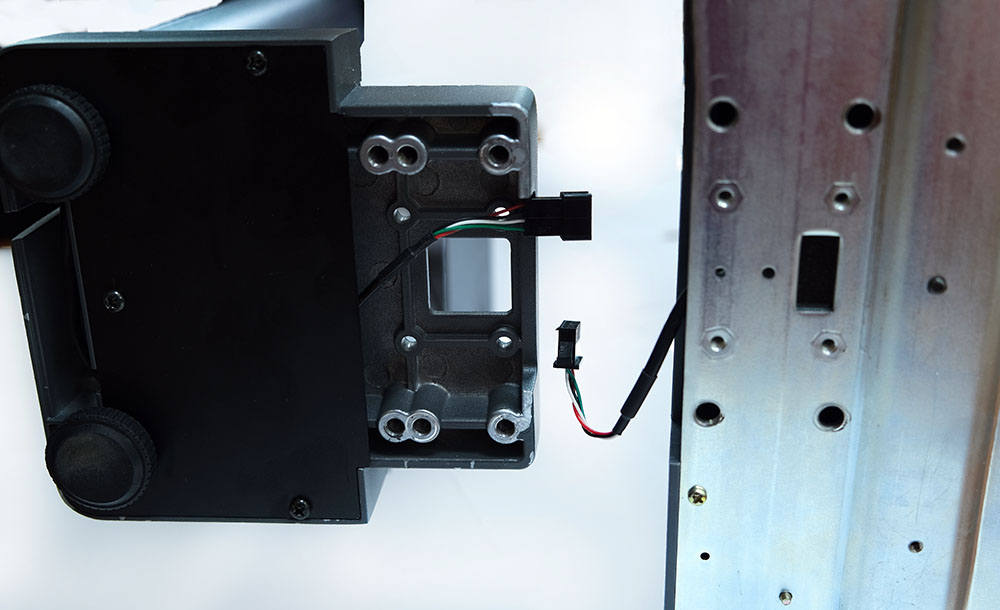

4. Соедините разъемы между собой (рис. 2)

Рис. 2

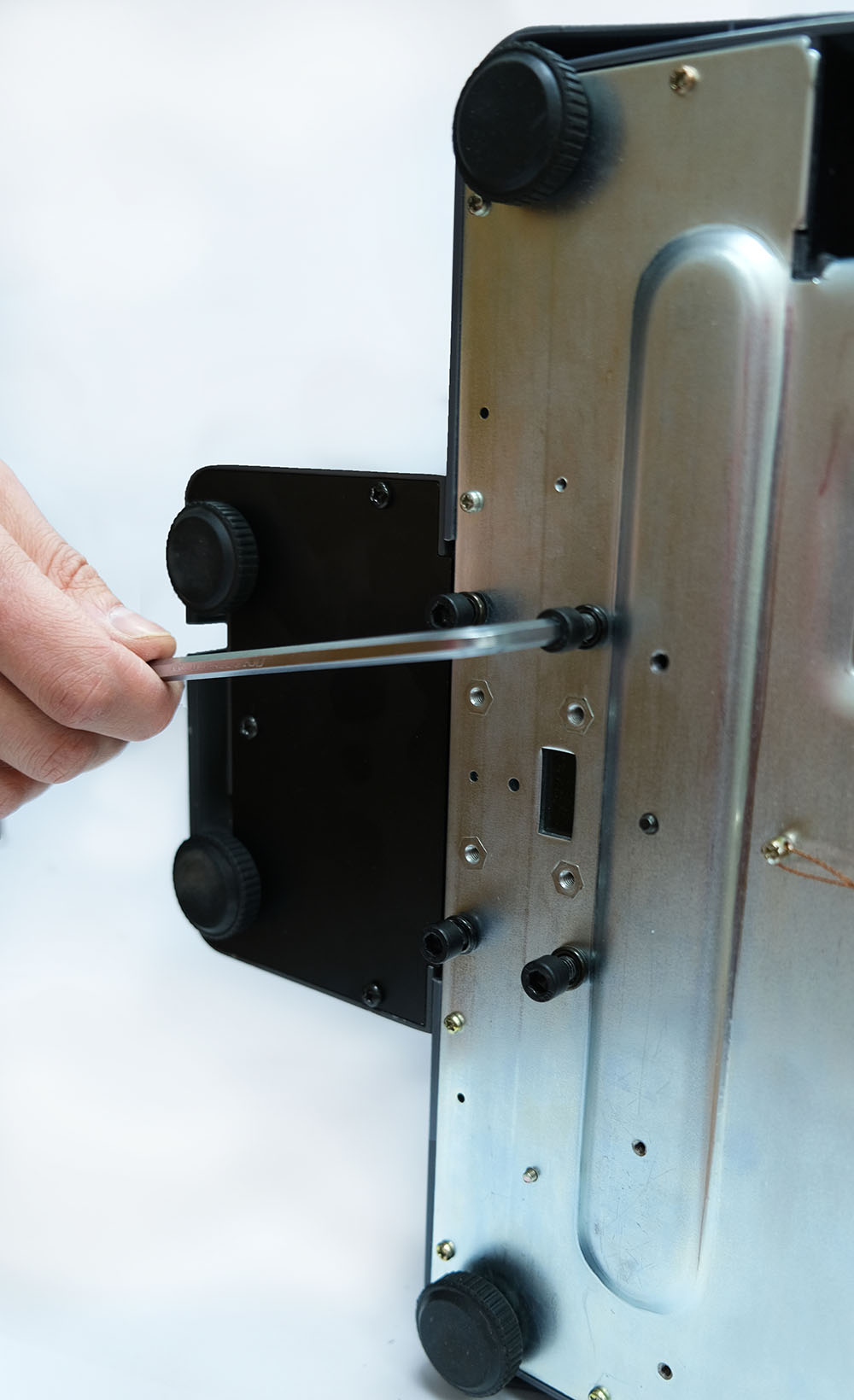

5. Соедините стойку весов с платформой вкрутив болты из комплекта поставки в нижнюю часть корпуса (рис. 3).

Рис. 3

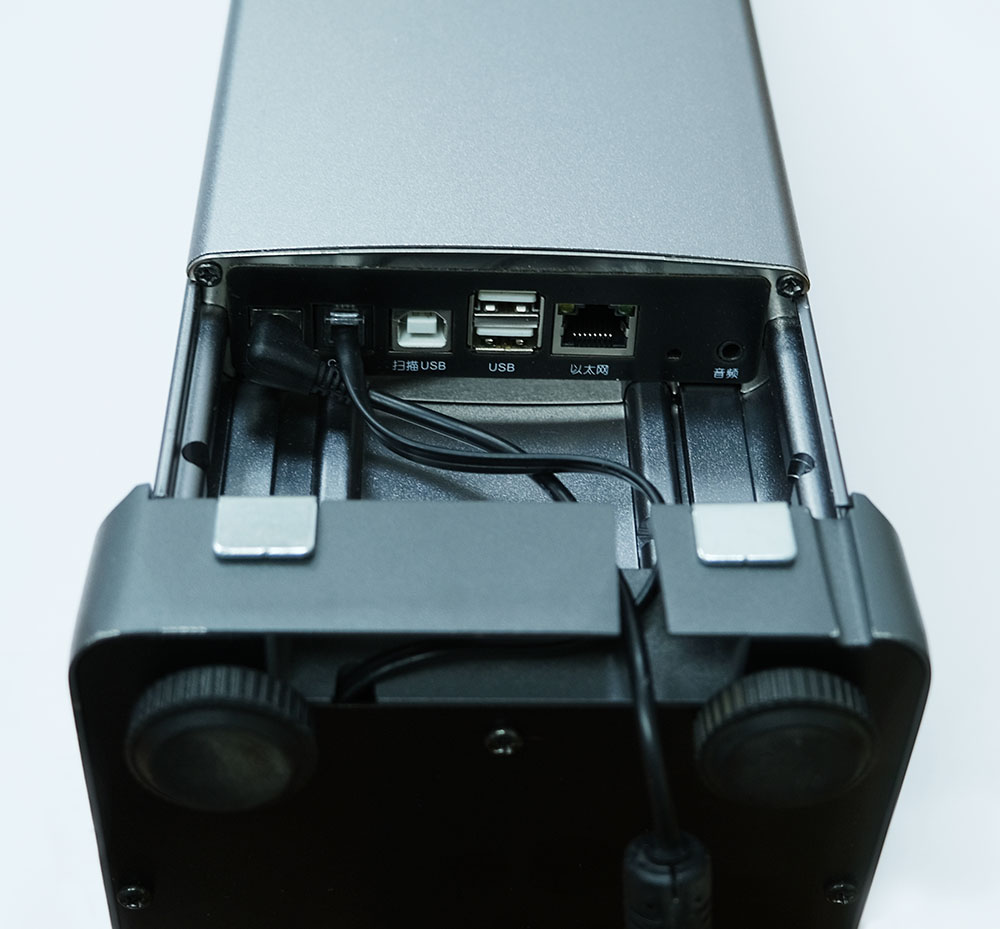

6. Подключите блок питания в разъем в задней части стойки весов (рис. 4).

Рис. 4

7. Установите весы в рабочее положение. Весы должны быть установлены на ровной горизонтальной поверхности.

8. С помощью вращения опор весов отрегулируйте положение весов по показаниям ампулы уровня (рис. 5) так, чтобы положение корпуса весов стало строго горизонтальным.

Рис. 5

9. Подключите кабель питания в электрическую сеть 220В с заземлением.

10. Перед включением весов платформа весоизмерительного устройства должна быть пуста.

11. После включения весов и загрузки ОС на мониторе отобразится пользовательский экран программы Servise Scales.

Примечание

В случае ошибки при инициализации дальнейшая работа программы будет приостановлена.
