Весы M-ER 727¶
Внешний вид¶
Общий вид весов M-ER 727 с описанием элементов
Список элементов:
Компьютер с сенсорным монитором.
Стойка весов.
Корпус весов с печатающим устройством.
Регулируемые опоры весов.
USB порты.
Ампула уровня.
Выключатель питания.
Разъем подключения блока питания.
Модуль системы распознавания товаров (только в весах серии VISION AI).
Разъём Ethernet.
Платформа весоизмерительного устройства.
Ручка крышки отсека печатающего механизма.
M-ER 727, вид спереди.
M-ER 727, вид слева.
M-ER 727, вид справа.
M-ER 727, вид сзади.
M-ER 727, вид снизу.
M-ER 727, разъёмы подключения весов.
M-ER 727, кнопка включения весов.
M-ER 727, вид модуля распознавания товаров (только в весах серии VISION AI).
Распаковка и сборка¶
Подготовьте чистую горизонтальную поверхность, достаточную для размещения весов.
Примечание
Место установки не должно быть подвержено вибрации, резким перепадам температур, действию повышенной влажности или воздушных потоков. Несоблюдение этих требований может сказаться на точности и работоспособности весов.
Извлеките все части весов из транспортной упаковки.

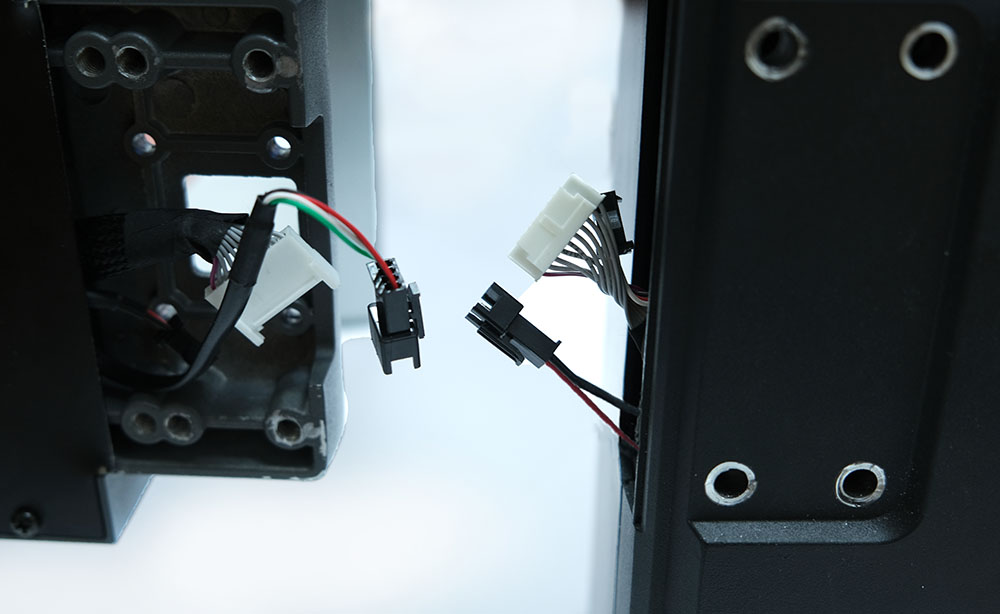

Расположите стойку весов рядом с платформой как показано на рисунке 1.
Рис. 1¶

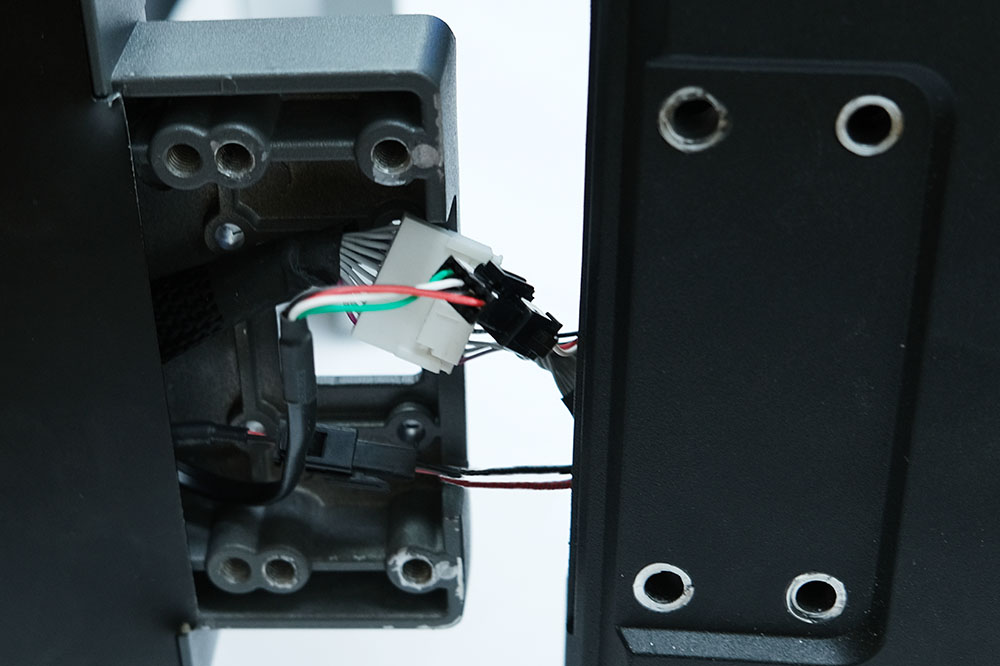

Соедините разъемы между собой (рис. 2)
Рис. 2¶

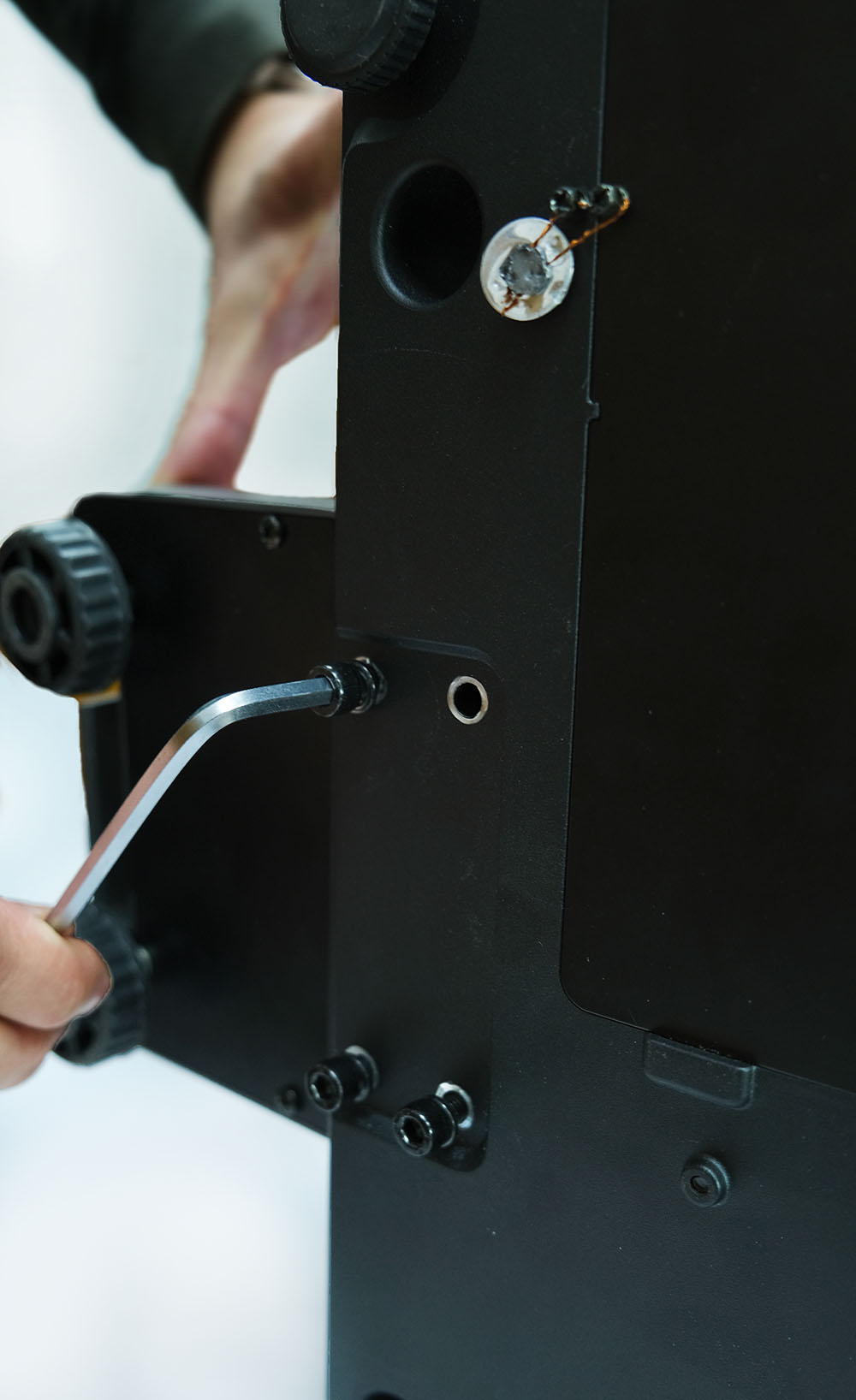

Соедините стойку весов с платформой вкрутив болты из комплекта поставки в нижнюю часть корпуса (рис. 3).
Рис. 3¶

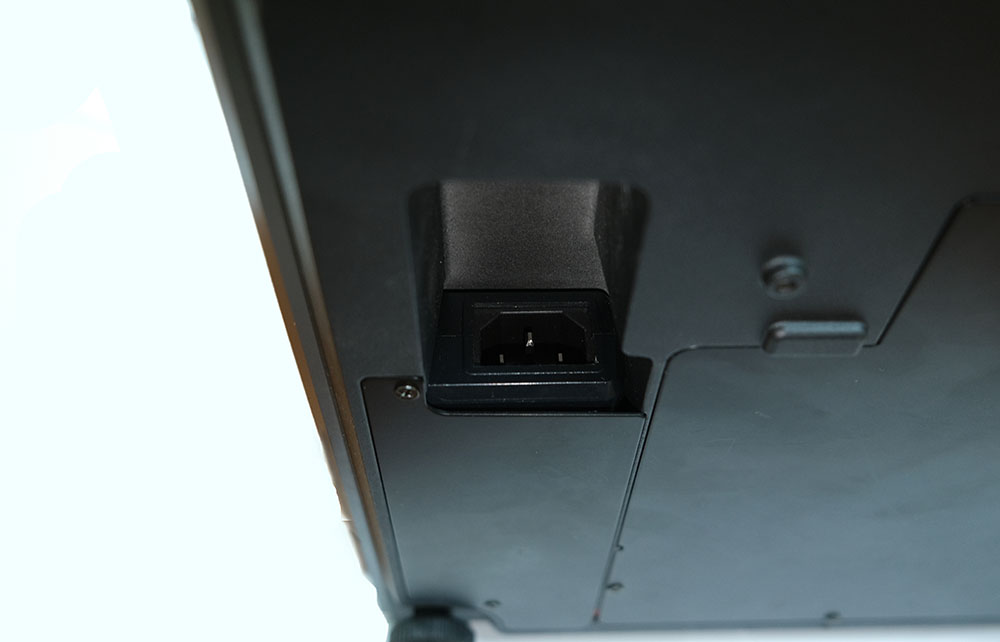

Подключите кабель питания в разъем в нижней части весов (рис. 4).
Рис. 4¶
Установите весы в рабочее положение. Весы должны быть установлены на ровной горизонтальной поверхности.
С помощью вращения опор весов отрегулируйте положение весов по показаниям ампулы уровня (рис. 5) так, чтобы положение корпуса весов стало строго горизонтальным.
Рис. 5¶
Подключите кабель питания в электрическую сеть 220В с заземлением.
Перед включением весов платформа весоизмерительного устройства должна быть пуста.
После включения весов и загрузки ОС на мониторе отобразится пользовательский экран программы Servise Scales.
Примечание
В случае ошибки при инициализации дальнейшая работа программы будет приостановлена.
Заправка этикет-ленты¶
Выдвините отсек печатающего механизма.
Поднимите термоголовку печатающего механизма, нажав на скобу.
Отделите первые несколько этикеток от подложки этикет-ленты.
Протяните этикет-ленту через печатающее устройство согласно схеме, приведенной на внутренней стенке защитного кожуха печатающего механизма.
Зафиксируйте подложку этикет-ленты в вал смотчика.
Прижмите и защёлкните термоголовку печатающего механизма, нажав на подвижную часть её крепления.
Задвиньте на место отсек с печатающего механизма.
