Весовая платформа

Перейдите в раздел «Оборудование», устройство «Весовая платформа».

../../_images/Screenshot_Scales.png

Примечание

Если весовая платформа настроена правильно, то в строке «Текущий вес» динамически отображаются показания веса груза, расположенного на платформе.

Текущий вес — отображает текущий вес на платформе весов.

Для администратора и сервисного пользователя доступны следующие настройки:

  • Мониторинг состояния весовой платформы;

  • Периодичность опроса состояния весовой платформы — укажите значение в миллисекундах;

  • Автоматический сброс тары после печати этикетки

  • Задать вес тары — значение массы постоянной тары.

    ../../_images/Ves_tary.png

  • Установка веса тары — записывает значение тары для текущего веса.

Настройка весовой платформы

Выберите пункт «Настройка весовой платформы». Доступен только сервисному пользователю.

../../_images/Screenshot_Scale_driver.png

  1. Убедитесь, что в настройках оборудования установлены верные параметры подключения.

  2. Включите опцию Включить весовую платформу.

  3. Убедитесь, что в параметре «Текущий вес» отображаются показания, получаемые с весовой платформы.

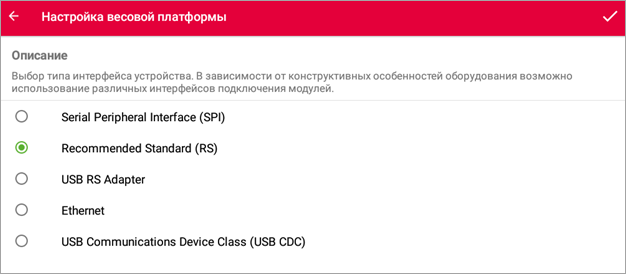

Тип подключения

Выбор типа интерфейса устройства. В зависимости от конструктивных особенностей оборудования возможно использование различных интерфейсов подключения модулей.

../../_images/scales_connectionType.png

Поддерживаются устройства следующих интерфейсов:

  • Serial Peripheral Interface (SPI);

  • Recommended Standart (RS) — интерфейс по умолчанию для весов M-ER 722, M-ER 725, M-ER 727, M-ER 828;

  • USB RS Adapter;

  • Ethernet;

  • USB Communications Device Class (USB CDC).

Путь

Путь к физическому порту весов - /dev/ttyS5.

../../_images/Screenshot_weight_path.png

Скорость

Cкорость обмена данными с весовым устройством:

  • 2400 - медленная скорость.

  • 4800

  • 9600 - скорость по умолчанию для весов M-ER 722, M-ER 725, M-ER 727, M-ER 828.

  • 19200

  • 38400

  • 57600

  • 115200 - высокая скорость.

../../_images/Screenshot_Scale_speed.png

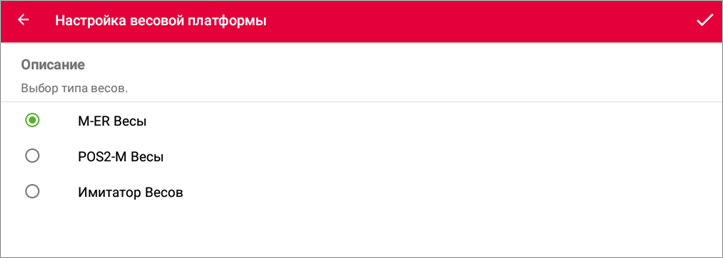

Тип весов

Выбор типа весов:

  • весы M-ER — по умолчанию для весов M-ER 722, M-ER 725, M-ER 727, M-ER 828;

  • весы POS2-M;

  • имитатор весов.

../../_images/scales_type.png

Количество последовательных считываний для стабилизации

Количество последовательных считываний одинакового веса для принятия его стабильным. Рекомендованный диапазон значений от 5 до 10.

../../_images/Screenshot_Number_of_readings.png

Единица измерения

Выбор единицы измерения:

  • Кг - значение по умолчанию для весов M-ER 722, M-ER 725, M-ER 727, M-ER 828.

  • Кг/2

  • Фунт

../../_images/Screenshot_Unit.png

Гравитационное ускорение

Значение постоянной гравитационного ускорения, умноженное на 1000000. Диапазон от 9740001 до 9859999.

../../_images/Screenshot_Gravitational_acceleration.png

Важно

Значение параметра «Гравитационное ускорение» зависит от широты местности и высоты объекта над уровнем моря.

Параметр можно настроить разными способами:

  • Вводить вручную

../../_images/Screenshot_Gravitational_acceleration_1.png

Ниже приведена таблица параметров «Гравитационное ускорение» в зависимости от широты, но без учета высоты над уровнем моря.

Широта, град g,

м/с² умноженное на 1000000

0

9780300

5

9780692

10

9781855

15

9783756

20

9786337

25

9789521

30

9793213

35

9797299

40

9801659

45

9806159

50

9810663

55

9815034

60

9819141

65

9822853

70

9826061

75

9828665

80

9830257

85

9831759

90

9832360

  • Город — укажите город, в котором будут работать весы.

../../_images/Screenshot_Gravitational_acceleration_2.png

  • Рассчитать по высоте над уровнем моря и угловому расстоянию от экватора.

../../_images/Screenshot_Gravitational_acceleration_3.png

Внимание

Для обеспечения точности показаний при изменении параметра «Гравитационное ускорение» требуется проведение процедуры калибровки весов.

Подробнее в статье для сервисных центров.

Таймаут для сброса веса

Время (в секундах), через которое выполнится автоматический сброс до нуля, если вес зафиксирован и его отклонение от нуля меньше заданного значения. Рекомендованный диапазон значений от 5 до 10 секунд.

../../_images/Screenshot_Weight_Loss_Timeout.png

Чтобы отключить автоматический сброс, установите значение 0.

Отклонение от 0 для сброса веса

Вес (в граммах), допустимый для сброса после его стабилизации. Если значение веса меньше заданного, то все сбрасывается и происходит автоматическая установка нуля.

../../_images/Otklonenie_dlya_sbrosa_vesa.png

Рекомендованный диапазон значений от 5 до 10 грамм.

Показывать любой вес

Если опция выключена, при перегрузе платформы в сценариях пользователя вместо значения веса отображаются прочерки.

Когда опция включена, весы могут показывать вес даже за пределами своих обычных границ — и слишком маленький, и слишком большой. Но будьте осторожны: это может сломать весы.

Опасно

Не перегружайте платформу выше наибольшего предела взвешивания! Это может привести к повреждению весового датчика!

Установка нуля

Записывает текущие значения, получаемые от весовой платформы как нулевую точку отсчета. Настройка доступна только сервисному пользователю.

Калибровка весов

Настройка доступна только сервисному пользователю.

Для входа в режим калибровки перейдите в меню «Оборудование», раздел «Весовая платформа» пункт «Калибровка».

Подготовьте весы:

  1. Установите весы на жесткую горизонтальную поверхность.

  2. С помощью вращающихся опор отрегулируйте по центру пузырек в капсуле уровня.

  3. Подготовьте калибровочную гирю не ниже четвертого класса точности, с весом близким к наибольшему пределу взвешивания весов.

../../_images/Kalibrovka_vesov.png

Процесс калибровки:

  1. Нажмите кнопку Начать калибровку.

  2. Нажмите кнопку Калибровать ноль.

  3. Установите калибровочную гирю.

  4. Введите значение веса калибровочной гири.

  5. Нажмите кнопку Калибровка на основании указанного веса.

Процесс завершен.
