Этикетки

Перейдите в раздел «Этикетки», чтобы настроить параметры печати, значения и варианты отображения элементов этикетки.

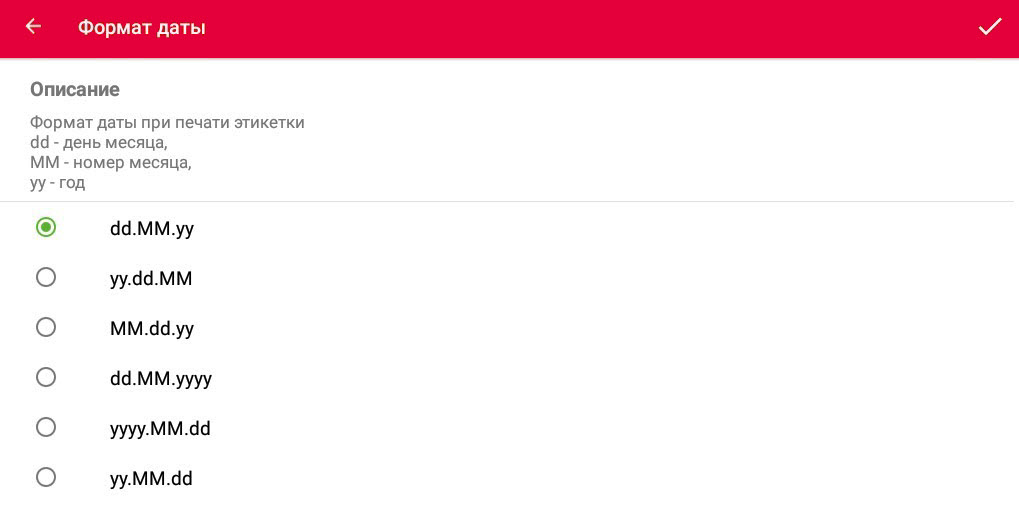

Формат даты

Выберите пункт меню «Формат даты» - откроется окно установки формата печатаемой на этикетке даты.

Выберите вариант формата даты:

• «dd» - день,

• «MM» - месяц,

• «yy» - год.

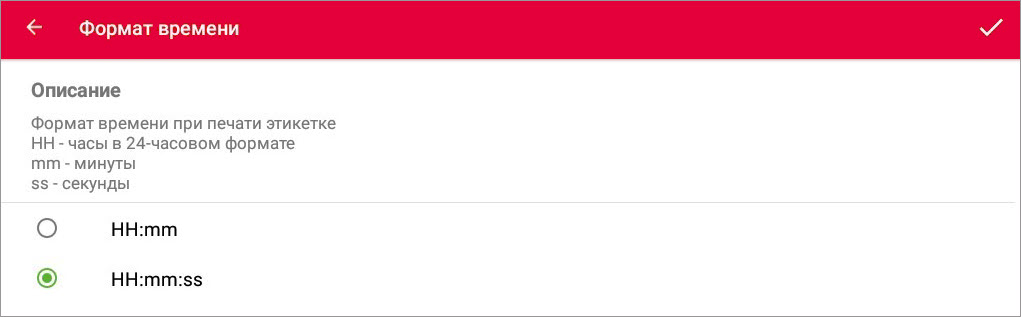

Формат времени

Выберите пункт меню «Формат времени» - откроеся окно установки формата печатаемого на этикетке времени.

Выберите вариант формата времени:

• «HH:mm» - часы и минуты;

• «HH:mm:ss» - часы, минуты и секунды.

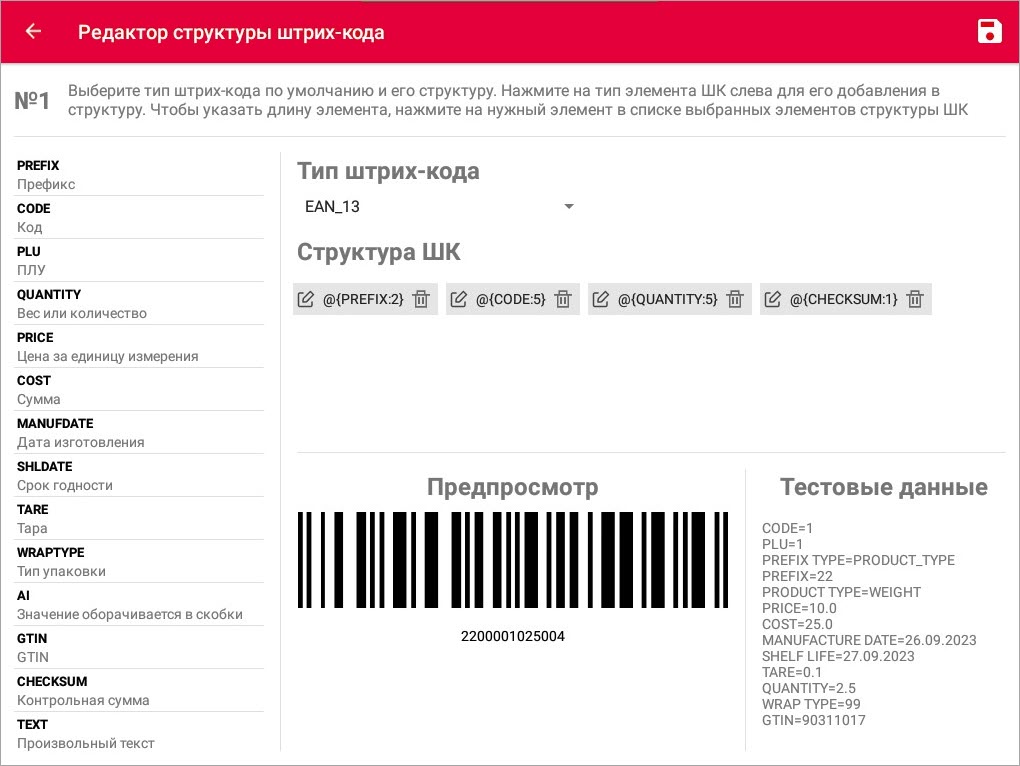

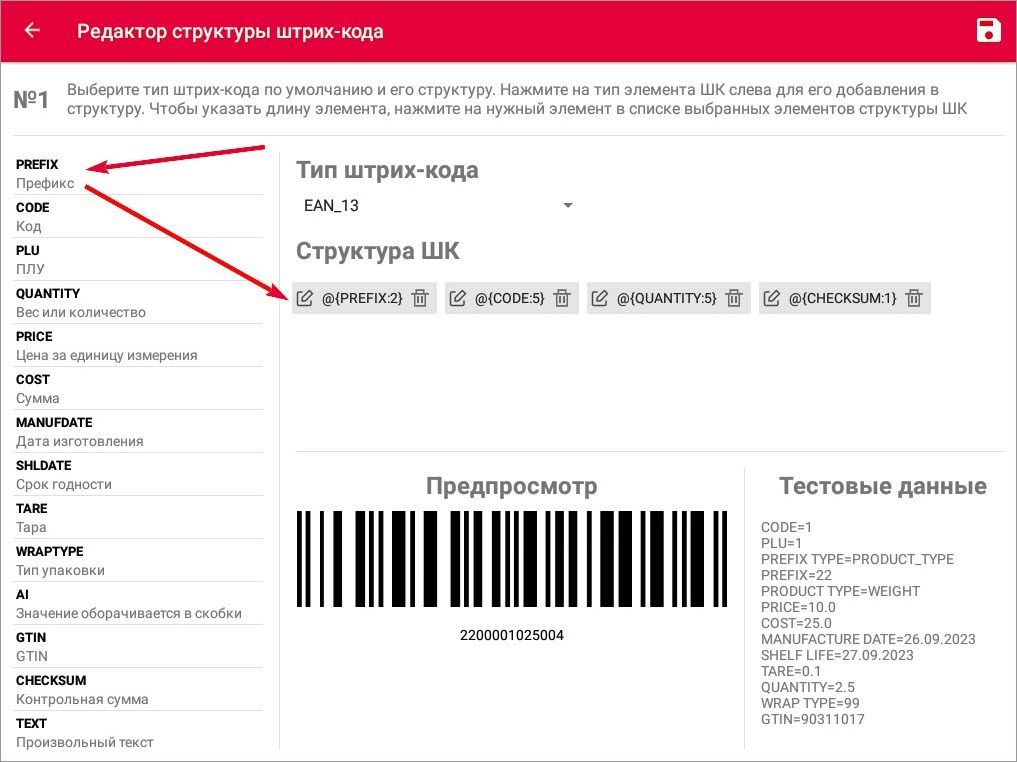

Редактор структуры штрихкода

Редактор позволяет задать, какие данные будут закодированы в штрихкоде (например, код товара, вес, цена и т.д.).

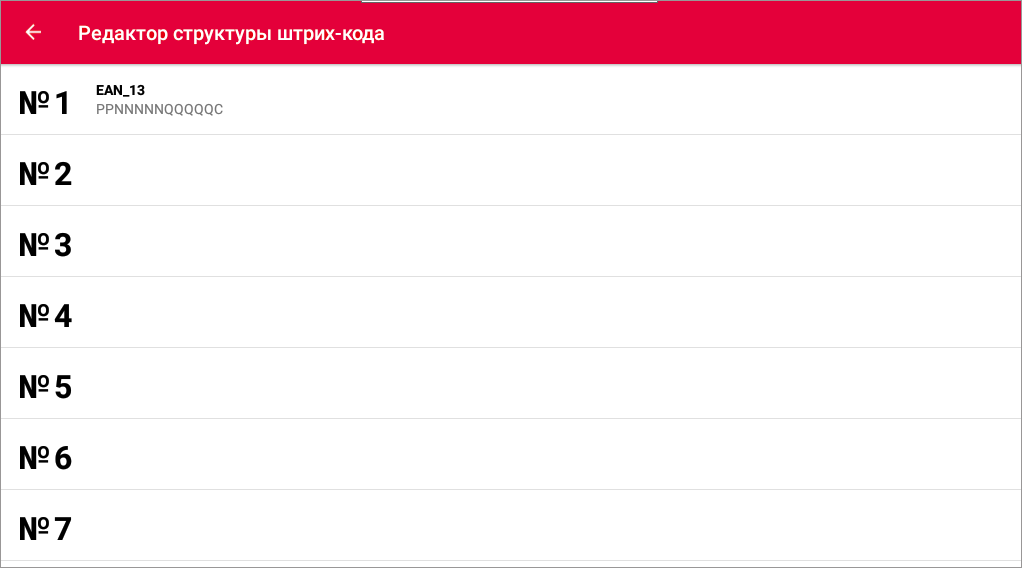

1. Выберите один из семи редактируемых шаблонов.

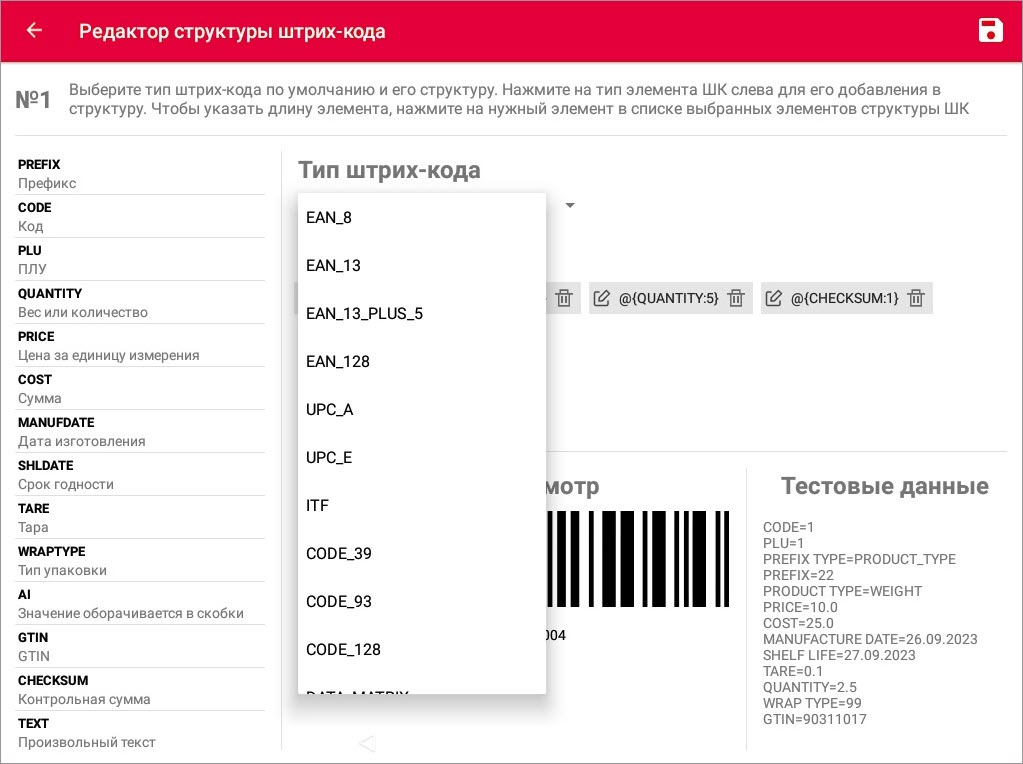

2. Выберите тип штрихкода по умолчанию и его структуру.

3. Нажмите на тип элемента штрихкода слева для добавления его в структуру.

Список элементов

Поле	Описание
PREFIX	Префикс штрихкода. Первые несколько цифр штрихкода (обычно от 2 до 3 знаков в стандартах EAN-13/UPC), которые определяют национальную организацию GS1, зарегистрировавшую производителя, либо указывают на особый тип самого штрихкода. Например, маркировка весового или штучного товара (задается в весах)
CODE	Код товара, загружается из товаро-учётного ПО
PLU	ПЛУ (код артикула для весов), загружается из товаро-учётного ПО
QUANTITY	Количество товара или вес товара, который определен весами
PRICE	Cтоимость товара за базовую единицу измерения (1 штуку, 1 килограмм или 100 грамм)
COST	Сумма к оплате. Расчитанная стоимость товара, которая равна Количество (QUANTITY) х Цена (PRICE)
MANUFDATE	Дата изготовления товара, загружается из товаро-учетного ПО
SHLDATE	Дата окончания срока годности, загружается из товаро-учётного ПО
SHLTIME	Продолжительность срока годности, загружается из товаро-учётного ПО
DATE	Текущая дата, задается в весах
TARE	Вес тары, заданная в весах. Вес пустой упаковки, ящика, паллеты или тарелки, который автоматически исключается из финального результата взвешивания.
WRAPTYPE	Тип упаковки — числовой идентификатор материала, из которого изготовлена упаковка товара. Этот параметр соответствует цифре внутри петли Мёбиуса (треугольника переработки), которая указывается для маркировки пластика, бумаги, картона и других материалов согласно международным стандартам.
AI	Идентификаторы применения (Application Identifiers) — стандартизированные цифровые коды-префиксы в штрихкодах форматов GS1 (DataMatrix, GS1-128, GS1 DataBar Extended), определяющие тип, структуру и длину следующих за ними данных. В текстовой строке под штрихкодом значения AI обязательно заключаются в круглые скобки для удобства чтения (например, (01) — код товара, (3103) — вес, (15) — срок годности), хотя в самом графическом коде скобки отсутствуют.
GTIN	Global Trade Item Number — международный уникальный номер товарной продукции в системе GS1. Служит для однозначной идентификации типа товара во всем мире. В простых штрихкодах (EAN-13) составляет всю основу кода, а в составных кодах (DataMatrix, GS1 DataBar Extended) передается внутри структуры данных после идентификатора применения (01).
CHECKSUM	Контрольная сумма — последняя цифра (или символ), которая используется для проверки правильности считывания кода сканером.
TEXT	Текстовая информация — любой текст, заданный в товаро-учётном ПО для штрихкода
TOTAL_WEIGHT_OR_QUANTITY	Общий вес или количество
TOTAL_WEIGHT	Общий вес
TOTAL_PACKAGES	Общее количество упаковок
IN_RECOGNITION_TOP_FLAG	Флаг попадания товара в топ распознавания
TOP_1	Наиболее вероятный результат (Топ-1)
TOP_2	Альтернативный результат (Топ-2)
TOP_3	Альтернативный результат (Топ-3)
TOP_4	Альтернативный результат (Топ-4)
TOP_5	Альтернативный результат (Топ-5)
TOP_N	Результат распознавания позиции N
CART_PRODUCTS	Товары в корзине
CATEGORY_NUMBER	Номер категории
LABEL_NUMBER	Номер этикетки
ADDITION_PRODUCT_DATA	Дополнительные данные о товаре

1. Чтобы указать длину элемента, нажмите на нужный элемент в структуре выбранных элементов штрихкода.

Предупреждение

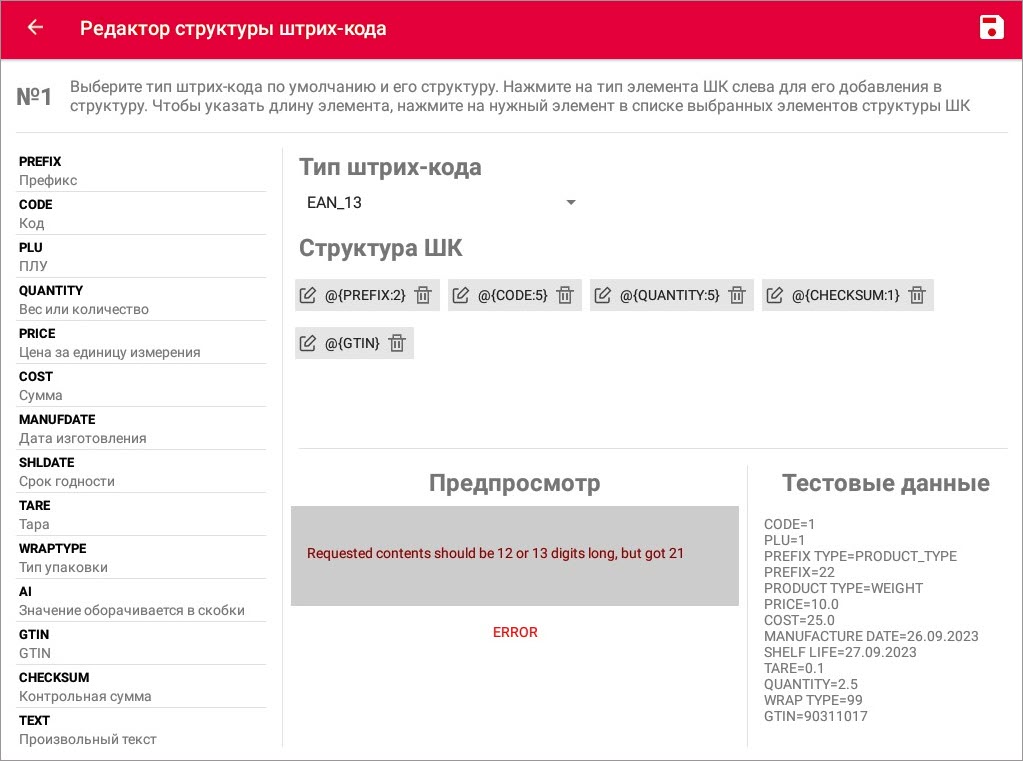

Ввиду того, что за вычетом префикса и контрольной суммы ШК EAN13 остается всего 10 символов, нужно быть аккуратным при выборе правила формирования штрихкода.

В противном случае предпросмотр выдаст ошибку.

Например, при выборе значения «Число знаков кода товара» равным 6, на вес остается всего 4 символа, что приведет к невозможности сформировать ШК для печати конкретного товара, если количество знаков веса превысит 4 символа. Это означает в рамках конкретного примера невозможность сформировать ШК для товара весом более 9.999 кг.

В поле «Тестовые данные», при выборе типа этикетки, отображается набор значений предполагаемых для размещения на этикетке.

Структура штрихкода товара в корзине

Перейдите в меню «Настройки», раздел «Этикетки», пункт «Структура штрихкода товара в корзине».

Выберите нужную структуру.

Параметры распознавания

Параметры распознавания определяют, как система обрабатывает выбор товара после распознавания. Укажите коды оповещения, по которым можно отслеживать события.

• Значения наличия товара в топе распознавания — код оповещения, если товар в топе распознавания. Отметка о событии — укажите свое значение, например 60000.

• Значения отсутствия товара в топе распознавания — код оповещения, если товар не в топе распознавания. Отметка о событии — укажите свое значение, например 60011.

• TOP (N) — размер топа — количество позиций в списке предложенных товаров при распознавании, от 1 до 5.

• Распознавание не использовалось — код оповещения, если распознавание не проводилось. Отметка о событии — укажите свое значение, например, 60012.

• Ошибка распознавания — код оповещения, если была ошибка при распознавании. Отметка о событии — укажите свое значение, например, 60013.

• «Учитывать выбор товара из других источников» – влияет на выбор кодов оповещения, если пользователю был предложен список распознанных товаров, но он выбрал товар не из предложенного списка, а, например, из поиска (другой источник подтверждения товара, отличающийся от предложенных системы распознавания).

Предупреждение

Для использования этого параметра необходимо добавить в структуру штрихкода элемент «Признак попадания товара в топ распознавания» в редакторе структуры штрихкода.

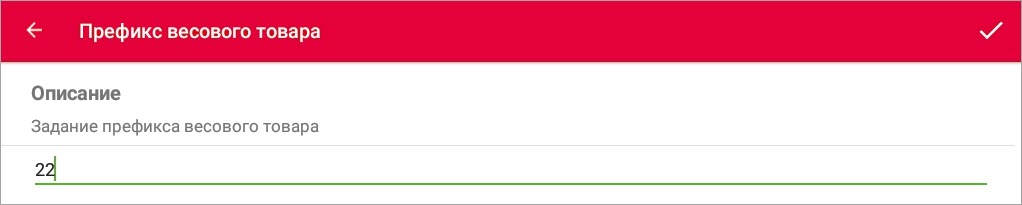

Префикс весового товара

Двухзначное число в начале штрихкода, указывающее, что товар — весовой.

Задайте двухзначный префикс. Как правило, используется из диапазона 21-28.

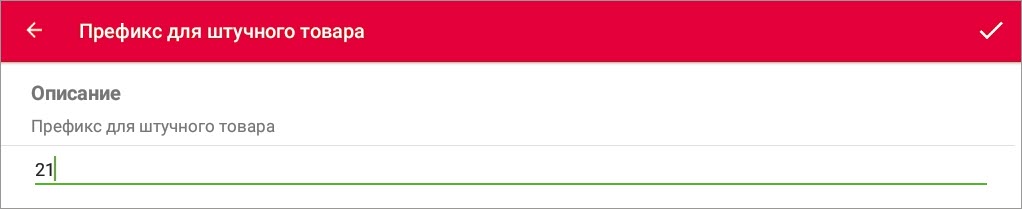

Префикс для штучного товара

Двухзначное число в начале штрихкода, указывающее, что товар — штучный.

Задайте двухзначный префикс. Как правило, используется из диапазона 21-28.

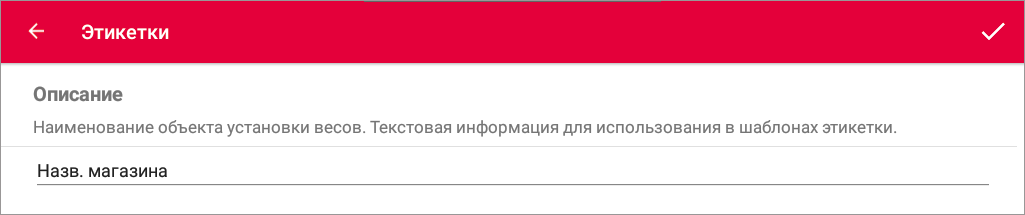

Наименование магазина

Название торговой точки, которое будет печататься на этикетке.

Введите наименование торгового объекта, которое будет печататься на этикетке.

Адрес

Адрес торговой точки, который будет печататься на этикетке.

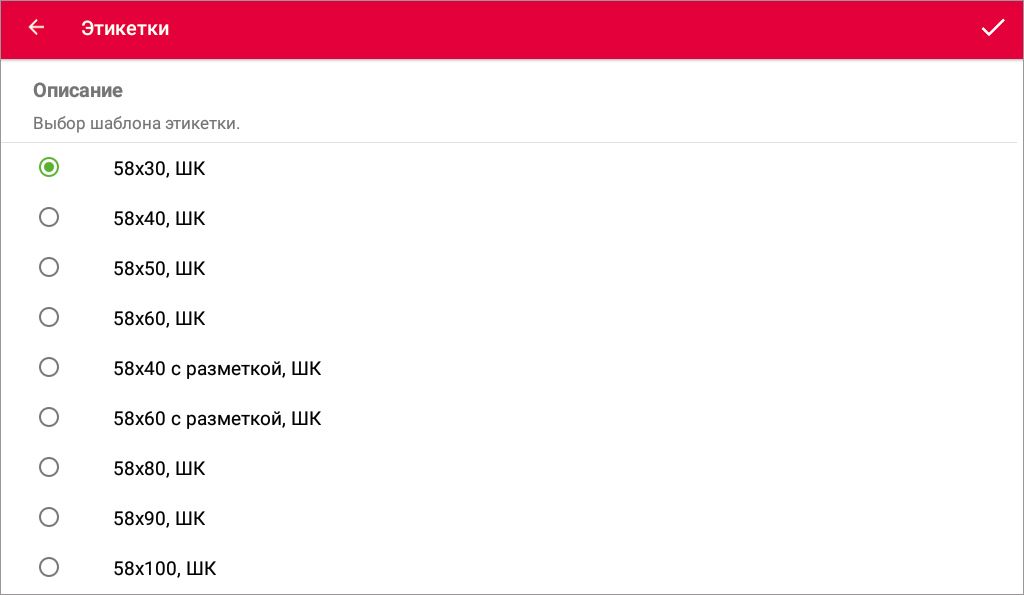

Шаблон этикетки

Выбор шаблона основной этикетки.

Выберите желаемый шаблон.

Примечание

Первые десять шаблонов являются фиксированными, а последние пять - редактируемыми. Редактор этикеток встроен в программу «Менеджер весов». Смотрите соответствующую документацию.

Шаблон итоговой этикетки

Выбор шаблона итоговой этикетки.

Примечание

Данный шаблон применяется в сценарии «Фасовка».

Шаблон этикетки для добавления товара в корзину

Выбор шаблона этикетки для добавления товара в корзину.

Примечание

Данный шаблон применяется в сценариях «Фасовка» и «Демонстрация распознавания с режимомо корзины».

Шаблон итоговой этикетки корзины

Выбор шаблона интоговой этикетки корзины.

Примечание

Данный шаблон применяется в сценариях «Фасовка» и «Демонстрация распознавания с режимом корзины».

Автоматический перенос

Выбор типа автоматического переноса текста элементов этикетки.

• BY_WORD - перенос по словам

• BY_CHARACTER - перенос по символам

Шрифт

Выбор шрифта для текста элементов этикетки при печати.

В Service Scales можно загрузить шрифты в форматах ttf и TTF в папку MertechScales/Fonts.

Редактор тегов в сообщениях

Позволяет добавить, удалить или выбрать для дальнейшего редактирования теги форматирования текста.

Межстрочный интервал в сообщениях

Множитель межстрочного интервала в сообщениях этикетки относительно высоты текста. Например, множитель = 2, а текст высотой 1 мм, то интервал будет равен 2 мм. Если высота текста 2 мм, то интервал 4 мм. Значение по умолчанию. Может быть переопределен в параметрах для конктретных тегов.

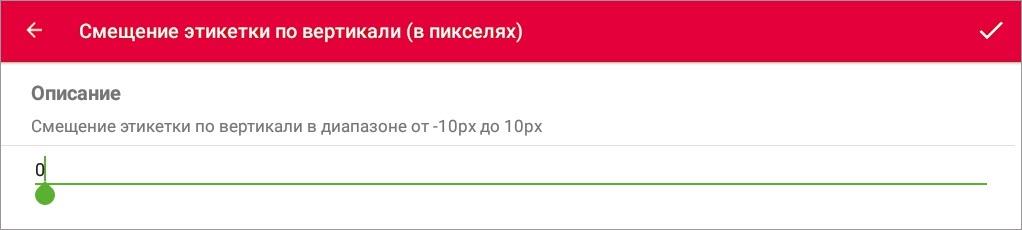

Смещение этикетки по вертикали (в пикселях)

В случае необходимости для корректировки расположения печатаемого изображения возможно его вертикальное смещение на листе. Задайте смещение в диапазоне от -10 до +10 пикселей.

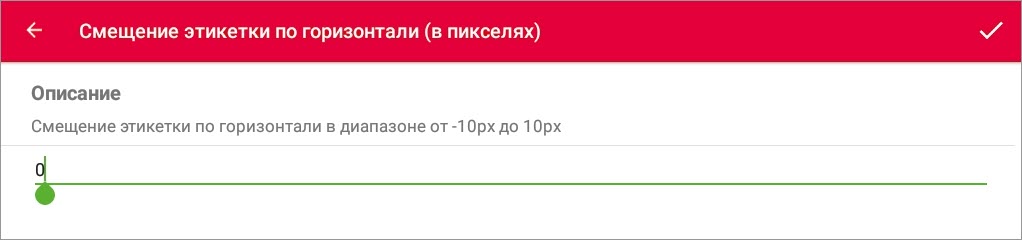

Смещение этикетки по горизонтали (в пикселях)

В случае необходимости для корректировки расположения печатаемого изображения возможно его горизонтальное смещение на листе. Задайте смещение в диапазоне от -10 до +10 пикселей.

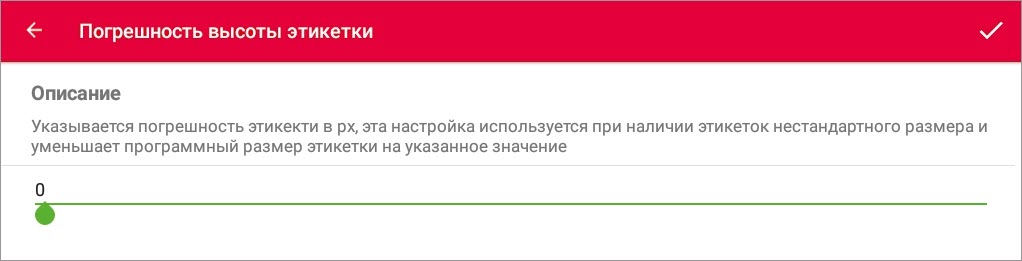

Погрешность высоты этикетки

Указывается погрешность этикетки в пикселях, эта настройка используется при наличии этикеток нестандартного размера и уменьшает программный размер этикетки до указанного значения.

Обозначение валюты

Выберите обозначение валюты, которое будет отображаться на этикетке.

Использовать GTIN товара из кода маркировки

Переключатель для печати GTIN товара из кода маркировки на этикетке. Данные для формирования штрихкода EAN13 получачаются из кода маркировки.

Предупреждение

Данная функция используется исключительно в сценарии «Фасовка» при работе со штучными маркированными товарами.

Угол поворта этикетки при печати

Поворачивает изображение этикетки на выбранный угол.

Автоматически печатать этикетку штучного товара по таймауту

Автоматическая печать этикетки штучного товара после стабилизации веса по таймауту от 0 до 10 секунд. При 0 печать автоматически не производится.

Округлять стоимость до целого числа

Включает округление итоговой стоимости на этикетке.

Внимание

Включая функцию округления стоимости, вы можете нарушить местное законодательство. Перед использованием убедитесь, что применение этой функции допустимо в вашей стране, чтобы избежать возможных правовых несоответствий.

Порог дробной части стоимости для округления

Определяет значение дробной части итоговой стоимости, начиная с которого цена на этикетке округляется в большую сторону до целого числа.

Подсказка

При пороге 50 значения стоимости в интервале 10,50-10,99 будут округляться до 11.

Статистика печати этикеток

Включает сбор и хранение статистики напечатанных этикеток за указанное количество дней.

Количество дней для хранения подробной статистики

Настраивается количество дней хранения статистики напечатанных этикеток.

Просмотр статистики

Просмотр статистики печати этикеток с возможность выбора как одного конкретного дня, так и определённо интервала.

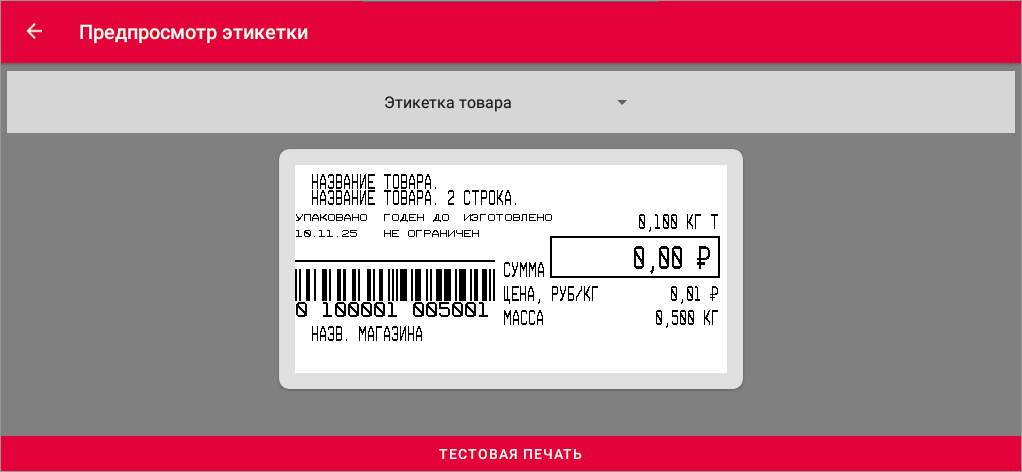

Предпросмотр этикетки

На экране отображается визуальный образ настроенной этикетки.

Нажмите кнопку «Тестовая печать» - должна распечататься сформированная этикетка. Убедитесь в корректности и качестве печати.
