HID-режим

Настройка подключения внешних устройств к весам без печати этикетки.

Весы модели M-ER 828 имеют возможность подключения к компьютеру с помощю кабеля USB А-B. При включении настройки «HID режим» подключенные весы определяются компьютером как HID-устройство — клавиатурное устройство ввода. При взвешивании товара от весов в порт компьютера передается последовательность символов, как будто произошло считывание сканером весового штрихкода взвешиваемого товара.

../../_images/HID_rezhim.png

Для администратора и сервисного пользователя доступна настройка:

  • Структура ШК — выбор структуры штрих-кода для работы в HID-режиме.

../../_images/HID_SHK.jpg

Остальные настройки доступны только сервисному пользователю. Для использования HID-режима включите опцию Включить работу весов в режиме HID устройства.

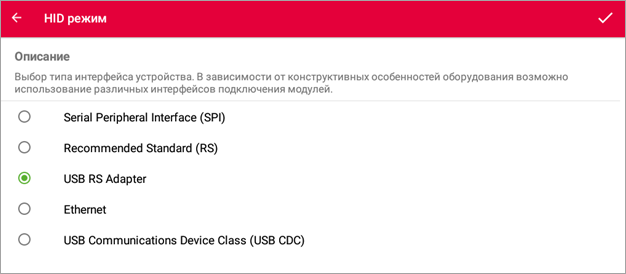

Тип подключения

Выбор типа интерфейса устройства.

../../_images/hid_mode_connectionType.png

В зависимости от конструктивных особенностей оборудования возможно использование различных интерфейсов подключения модулей:

  • Serial Peripheral Interface (SPI);

  • Recommended Standart (RS);

  • USB RS Adapter — интерфейс по умолчанию для весов M-ER 828;

  • Ethernet;

  • USB Communications Device Class (USB CDC).

Скорость

../../_images/HID_speed.png

Скорость обмена данными с устройством:

  • 2400 - медленная скорость.

  • 4800

  • 9600 - скорость по умолчанию для весов M-ER 828.

  • 19200

  • 38400

  • 57600

  • 115200 - высокая скорость.

Тестировать

Проверка корректности заданных настроек. При нажатии весы передадут тестовые данные, например в блокнот.
